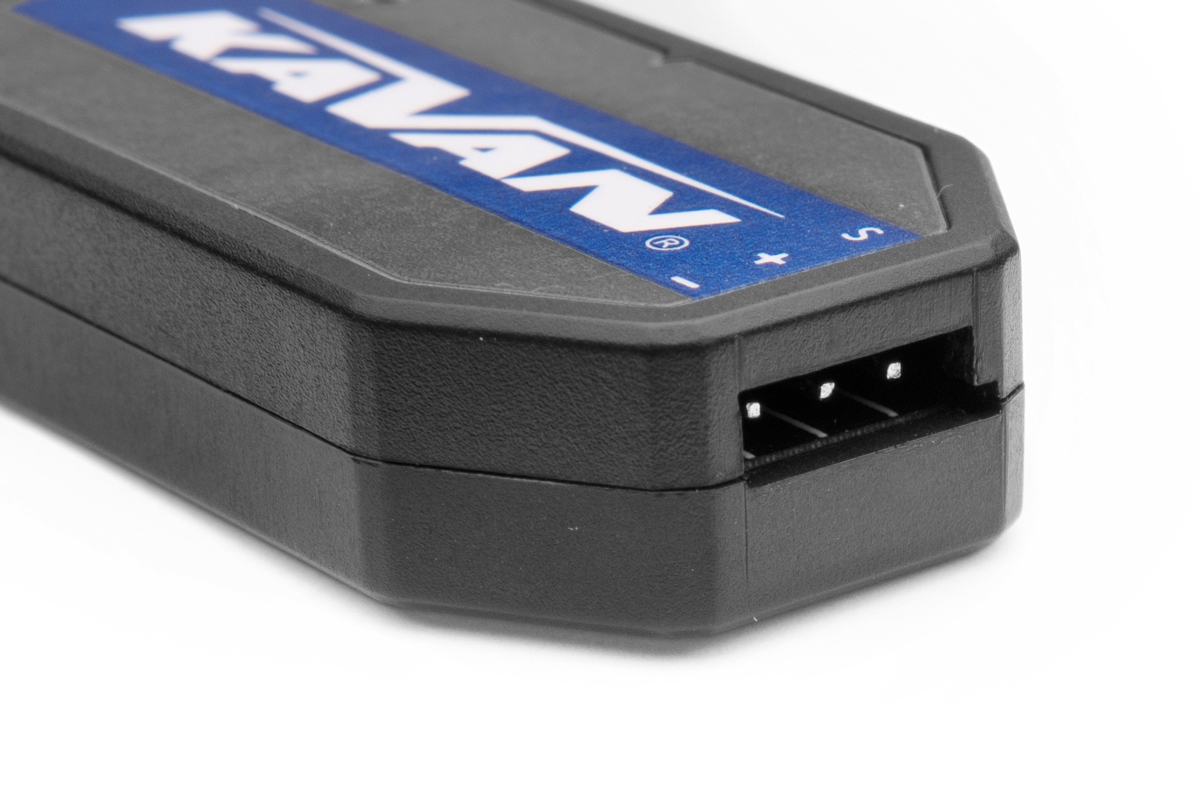

MIBO Kavan Set-up Programmer for MIBO Servo

Interfejs USB - programator serwomechanizmów MIBO. Dzięki zastosowaniu monitora komputerowego jako interfejsu użytkownika, otrzymujesz przyrząd do programowania i testowania o wygodnej obsłudze. Podczas programowania serwomechanizm jest zasilany przez port USB komputera, do którego podłączony jest programator. Wszystkie parametry są najpierw ustawiane w oknie na ekranie, a następnie ładowane do serwomechanizmu. Program operacyjny znajduje się w dziale "Pliki do pobrania".

Wymagania systemowe dotyczące korzystania z programatora:

• Dostawa: USB (5 V/500 mA)
• System operacyjny: Windows® XP/Vista/7/8/10 (32/64bit)
• Port USB: USB 2.0
• Kompatybilne serwomechanizmy: MIBO

Funkcje programowalne:

• Wielkość ugięcia: Służy do ustawienia maksymalnej wielkości wychyleń serwomechanizmów. Ustawienie domyślne to ok. 120° dla normalnego zakresu szerokości impulsów sterujących (900~2100 µs); ok. 180° dla maksymalnego dopuszczalnego zakresu szerokości impulsów sterujących (500~2500 µs).
• Neutralne położenie serwomechanizmu: Służy do ustawienia neutralnej (środkowej) pozycji serwomechanizmu.
• Tłumienie: Reguluje charakterystykę zachowania serwomechanizmu po zatrzymaniu jego ruchu.
• Moc wyjściowa: Ustawia moc wyjściową serwomechanizmu. Im wyższa wartość, tym szybsze serwo i większa moc - oczywiście pobór prądu też jest proporcjonalnie większy. Zakres: 39,2~100%
• Czułość: Ustawia czułość (pasmo nieczułości) serwomechanizmu. Im większa wartość, tym węższe pasmo nieczułości - serwomechanizm będzie się poruszał tylko wtedy, gdy zmiana szerokości sygnału sterującego będzie większa od pasma nieczułości. Jeśli ustawisz zbyt wysoką wartość czułości, w niektórych aplikacjach serwomechanizm może oscylować. Zakres: Ultra High (Extra high - pasmo nieczułości ok. 1 µs) - High (High - ok. 2 µs) - Medium (Medium - ok. 3 µs) - Low (Low - ok. 4 µs)
• Miękki start: Włącza/wyłącza funkcję miękkiego startu. Funkcja ta zapobiega gwałtownemu wejściu serwomechanizmu w pozycję pracy po podłączeniu do zasilania, zmniejszając tym samym ryzyko uszkodzenia jego przekładni.
• Servo Reverse: Odwraca odchylenia serwomechanizmów.
• Tryb FUTABA SR: Tylko do stosowania z kanałami zestawów RC FUTABA pracujących w trybie SR. Nie włączaj tej opcji, jeśli używasz innej konfiguracji zestawu RC FUTABA lub innej marki zestawu RC.
• Tryb SANWA SSR: Tylko do stosowania z kanałami RC zestawów SANWA pracujących w trybie SSR. Nie należy włączać tej opcji w przypadku stosowania innej konfiguracji zestawu RC SANWA lub zestawu RC innej marki.
• Fail-safe: W przypadku całkowitego zaniku sygnału sterującego odbiornika lub braku możliwości prawidłowego wykrycia sygnału przez serwomechanizm (np. z powodu zakłóceń), serwomechanizm może przejść w jeden z trzech trybów awaryjnych:
• (a) Wolny: Fail-safe jest wyłączony.
• (b) Pozycja trzymania: Serwo utrzymuje pozycję odpowiadającą ostatniemu prawidłowo odebranemu sygnałowi.
• (c) Przejście do pozycji neutralnej: serwo powraca do pozycji neutralnej (szerokość impulsu 1500 µs).
• Zabezpieczenie przed przeciążeniem: Aktywuje lub dezaktywuje zabezpieczenie przeciążeniowe serwomechanizmu w trzech etapach - gdy przeciążenie utrzymuje się przez zadany czas (w sekundach), moc wyjściowa serwomechanizmu zostaje ograniczona do odpowiedniej zadanej wartości (w % mocy maksymalnej).
• Reset: Przywraca ustawienia fabryczne podłączonego serwomechanizmu.

W skład zestawu programatora wchodzą:

• Programator z Servos
• Instrukcja obsługi
